Klasa IP

Klasa IP (ang. Ingress Protection - ochrona przed wnikaniem) to dwucyfrowe oznaczenie z normy IEC 60529, które mówi, jak dobrze obudowa urządzenia chroni jego wnętrze przed pyłem i wodą. Pierwsza cyfra opisuje ochronę przed ciałami stałymi, druga przed wodą: IP55 oznacza ochronę przed pyłem i strumieniem wody.

Mateusz JoachimiakSpecjalista ds. serwisuAktualizacja: 19 września 2026

W przypadku defibrylatorów klasa IP odpowiada na praktyczne pytanie: czy AED przeżyje halę produkcyjną, basen, radiowóz albo deszcz na placu. Większość urządzeń do użytku publicznego ma klasę IP55, modele dla służb IP65³. Osobną klasę IP ma szafka, w której defibrylator wisi, i tu wyższa liczba nie zawsze znaczy lepszy wybór.

Co oznaczają cyfry w klasie IP?

Każda cyfra ma własną skalę i czyta się je osobno: IP55 to „pięć i pięć”, nie „pięćdziesiąt pięć”. Pierwsza cyfra ma skalę od 0 do 6 i dotyczy ciał stałych, druga od 0 do 9 i dotyczy wody¹. Im wyższa cyfra, tym ostrzejsza próba, którą obudowa przeszła w laboratorium.

Najczęściej spotykane wartości klasy IP według normy IEC 60529 (w Polsce PN-EN 60529).
Cyfra	Pierwsza: ciała stałe i pył	Druga: woda
2	przedmioty od 12,5 mm, czyli palec	krople przy obudowie wychylonej do 15°
4	przedmioty od 1 mm, czyli drut i narzędzia	bryzgi z dowolnego kierunku
5	ochrona przed pyłem: pył może wnikać, ale nie zakłóca pracy	strumień wody z dowolnego kierunku
6	pyłoszczelność: pył nie wnika wcale	silny strumień wody
7	nie występuje	krótkotrwałe zanurzenie

Pierwsza cyfra kończy się na 6. Zapis IP68 znaczy: pyłoszczelny i odporny na długotrwałe zanurzenie¹.
Litera X oznacza, że stopnia ochrony w danej kategorii nie określono. IPX4 mówi tylko o wodzie. O pyle nie mówi nic¹.
Próby są laboratoryjne. Klasa opisuje nowe urządzenie z zamkniętymi pokrywami. Pęknięta uszczelka albo niedomknięta klapka baterii ją unieważnia.

Klasy nie sumują się i nie zawierają w sobie nawzajem bez zastrzeżeń. Obudowa odporna na zanurzenie nie musi być odporna na strumień pod ciśnieniem, dlatego producenci podają czasem dwie klasy naraz.

Jaką klasę IP mają defibrylatory AED?

Defibrylator do budynku i na ulicę ma zwykle klasę IP55, a model dla służb ratowniczych IP65. Różnica leży w pierwszej cyfrze: 6 oznacza pełną pyłoszczelność, ważną dla urządzenia, które jeździ w radiowozie albo pracuje w zapylonym zakładzie¹.

Klasy IP defibrylatorów z oferty Integra Medical - na podstawie kart katalogowych producentów.
Klasa	Co wytrzymuje	Modele	Typowe miejsce
IP55	pył w ilości nieszkodliwej, strumień wody	ViVest A1 i A3, CU Medical iPAD SP1, ZOLL AED Plus i AED 3, Powerheart G5	urząd, szkoła, hala, obiekt sportowy
IP65	pyłoszczelny, strumień wody	ViVest P1 i P3	służby, transport, przemysł, praca w terenie
IP66	pyłoszczelny, silny strumień wody	iPAD SP1 w zestawie z walizką CoreTrek	łodzie, plaże, ratownictwo wodne i górskie

IP55 wystarcza w większości obiektów. Deszcz w drodze do poszkodowanego i kurz hali mieszczą się w tym, co urządzenie przeszło w próbach. Klasa ta nie obejmuje zanurzenia w wodzie.
Wyższa klasa ma sens tam, gdzie AED podróżuje. Urządzenie przenoszone codziennie zbiera więcej pyłu i wody niż to, które wisi w szafce.
Walizka podnosi klasę zestawu, nie urządzenia. Po wyjęciu z walizki defibrylator ma swoją własną klasę³.

Klasa IP dotyczy obudowy defibrylatora. Elektrody naklejone na mokrą klatkę piersiową to osobna sprawa: skórę wyciera się do sucha niezależnie od tego, jak szczelny jest AED.

Klasa IP szafki: czy wyższa znaczy lepsza?

Szafkę dobiera się do miejsca, a nie do najwyższej liczby w katalogu. Szafki wewnętrzne mają klasy od IP20 do IP54, zewnętrzne od IP44 do IP66³. Rozrzut wynika z dwóch różnych pomysłów na ochronę AED na mrozie i w słońcu.

Szafka szczelna (IP66). Pyłoszczelna i odporna na silny strumień wody. Sprawdza się na nabrzeżu, na myjni, przy drodze i wszędzie tam, gdzie obudowa dostaje wodą z boku albo z dołu.
Szafka wentylowana (IP44). Chroni przed bryzgami i ma mechaniczną wymianę powietrza. Producent dobrał tę klasę celowo, żeby w ogrzewanym wnętrzu nie zbierał się kondensat³. Sama klasa IP nie mówi nic o wentylacji, więc sprawdza się ją osobno w karcie szafki.
Szafka wewnętrzna (IP20–IP54). W korytarzu wystarcza IP20: ochrona przed dotykiem, bez ochrony przed pyłem i wodą. Wyższa klasa przydaje się w hali produkcyjnej i na basenie.

Pytanie przy wyborze brzmi więc: skąd przyjdzie woda i co stanie się z wilgocią w środku. Pełne słońce bez zadaszenia i nabrzeże portowe to dwa różne zadania, choć oba nazywają się „na zewnątrz”.

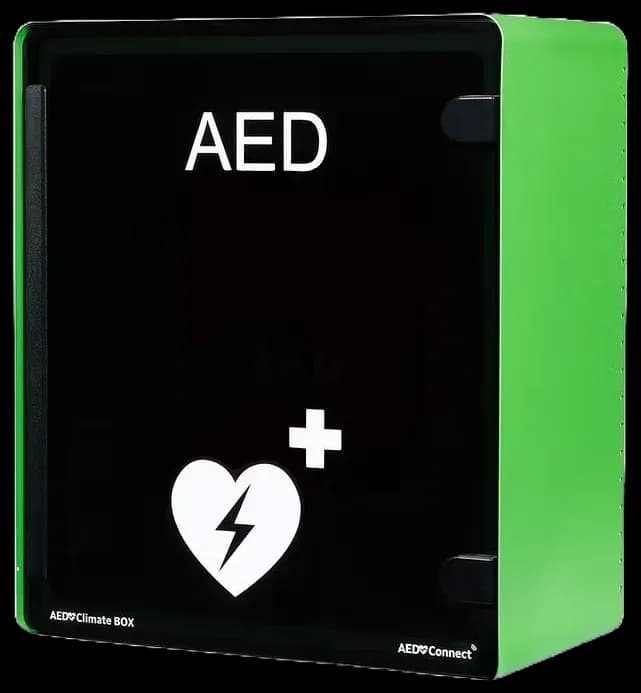

AED Climate Box ACB-2-HV

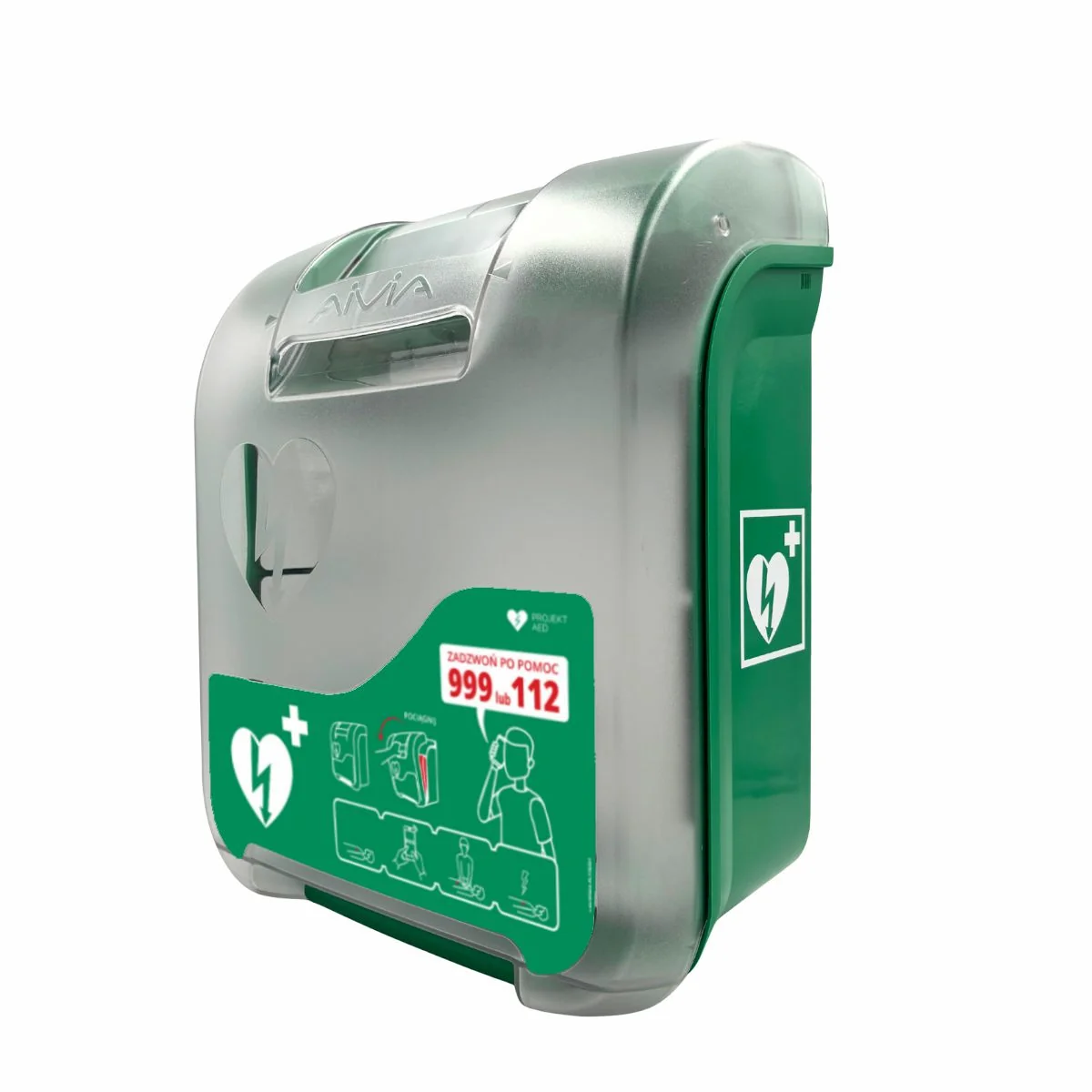

Aivia 200 V3

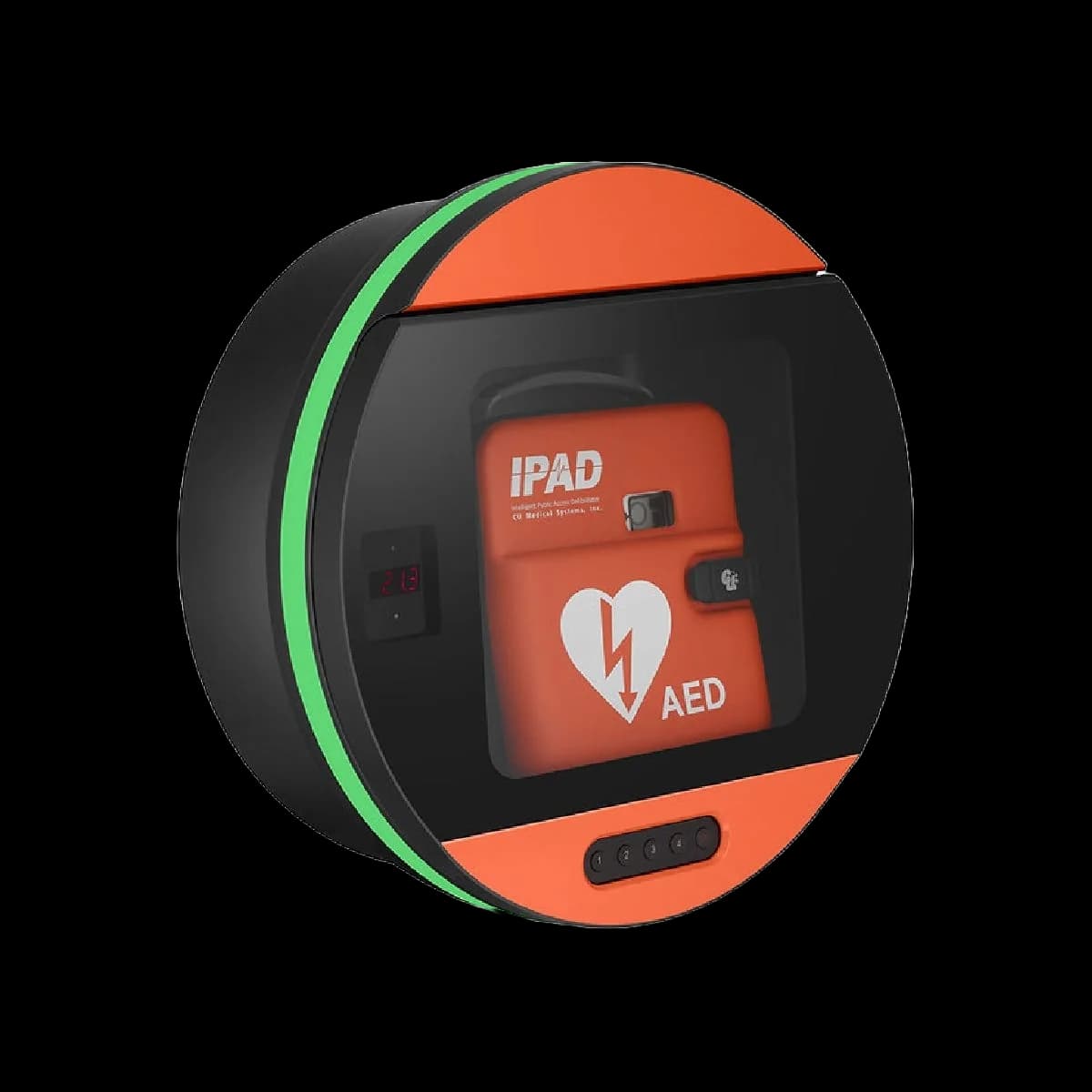

DefibSafe 3

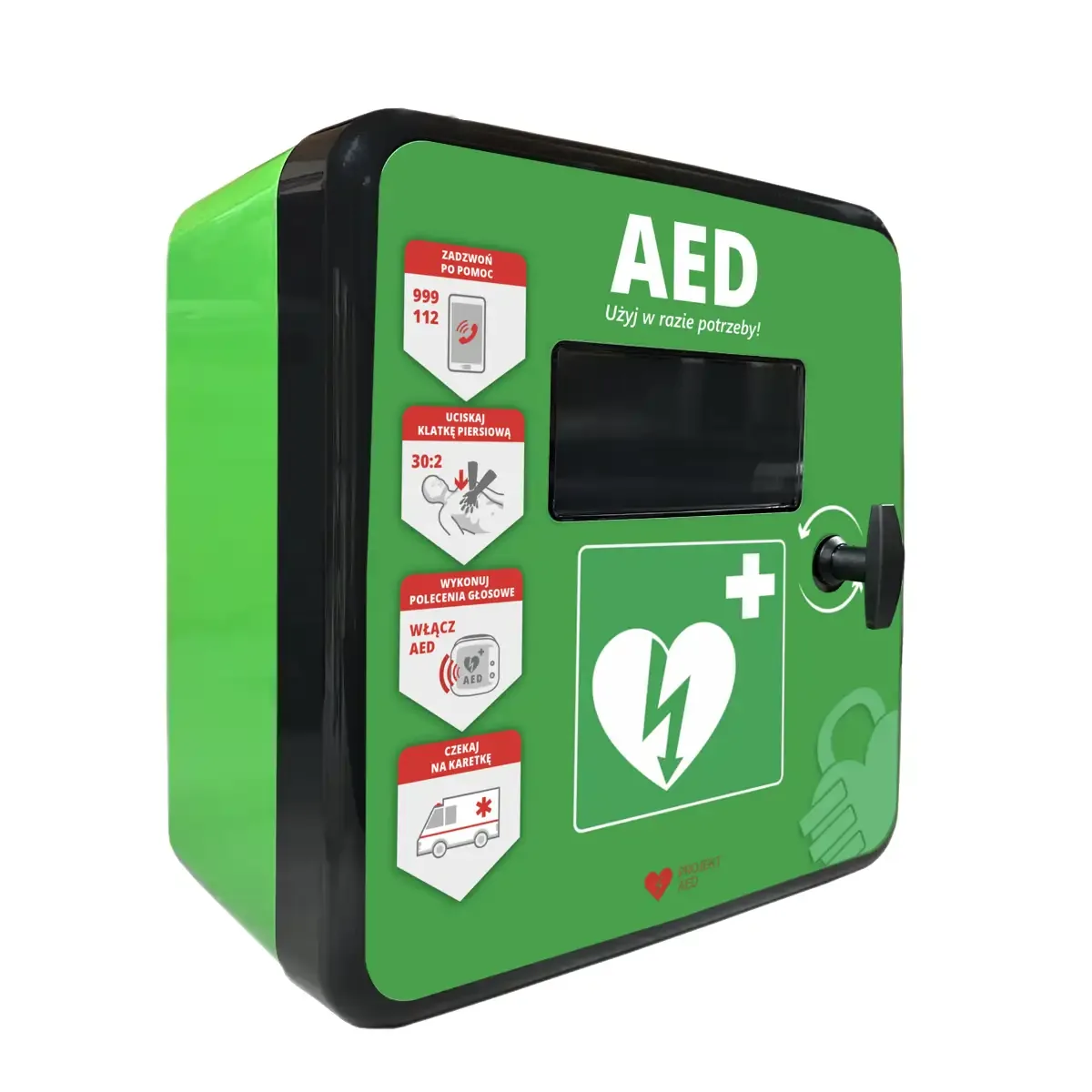

Defib Store 4000e Light

Czego klasa IP nie mówi?

Klasa IP opisuje tylko pył i wodę. O tym, czy urządzenie przetrwa zimę, upadek albo uderzenie, mówią inne parametry w tej samej karcie katalogowej.

Parametry odporności, których nie obejmuje klasa IP - przykładowe wartości z kart katalogowych.
Parametr	Co opisuje	Przykład
Zakres temperatur	w jakiej temperaturze urządzenie czuwa i pracuje	iPAD SP1: czuwanie 0–43 °C, praca 0–50 °C; ViVest A1: praca od -10 °C
Klasa IK (EN 62262)	odporność obudowy na uderzenia	IK10: uderzenie o energii 20 J
Odporność na upadek	z jakiej wysokości urządzenie może spaść	od 1 m do 1,5 m
Odporność na UV i ogień	starzenie tworzywa na słońcu, palność	poliwęglan z filtrem UV, klasa UL94-V0

Szczelny nie znaczy mrozoodporny. Defibrylator z klasą IP55 może czuwać dopiero od 0 °C³.
Szczelny nie znaczy odporny na uderzenia. W miejscach publicznych patrzy się na klasę IK szafki, bo to ona przyjmuje uderzenia².
Szczelny dziś nie znaczy szczelny za pięć lat. Uszczelki i tworzywo starzeją się na słońcu, dlatego karta katalogowa podaje także odporność na UV.

Najczęstszy błąd, który widzimy, to defibrylator z dobrą klasą IP zawieszony na zewnątrz bez ogrzewanej szafki. Obudowa wytrzyma deszcz. Bateria i żel na elektrodach nie wytrzymają mrozu³. O gotowości AED na zewnątrz decyduje temperatura, a dopiero potem szczelność.
