Oznakowanie AED
Oznakowanie AED to zestaw znaków, które prowadzą do defibrylatora i wskazują miejsce, w którym wisi: zielony znak z białym sercem i błyskawicą, tablica informacyjna nad szafką i tablice kierunkowe po drodze. ILCOR zatwierdził ten symbol w 2008 roku, a w normie ISO 7010 ma on oznaczenie E010.
Ewa ChróścickaKoordynator ds. Edukacji i Promocji Programu PADAktualizacja: 19 września 2026Defibrylator, którego nikt nie znajdzie, nie pomoże. Wytyczne ERC 2025 wymagają, żeby lokalizacja AED była oznakowana w widoczny sposób, a oznakowanie mówiło wprost, że urządzenia może użyć każdy, bez szkolenia1. Znak ma więc dwa zadania: pokazać drogę i zdjąć z przechodnia obawę, że „tego nie wolno ruszać”.
Jak wygląda znak AED?
Znak AED to białe serce z błyskawicą i biały krzyż w rogu, na zielonym kwadratowym polu. Zieleń i biel to kolory znaków ewakuacyjnych i pierwszej pomocy, więc znak czyta się tak samo jak oznaczenie apteczki czy wyjścia2. ILCOR, czyli międzynarodowy komitet zrzeszający rady resuscytacji, zatwierdził go w 2008 roku3.
- Jeden znak na całym świecie. Celem było to, żeby defibrylator był oznaczony tak samo w każdym kraju3.
- Litery AED są dodatkiem. Mogą towarzyszyć symbolowi, oddzielone od niego białą linią. Sam napis bez symbolu nie jest znakiem3.
- Strzałki pomagają. Znak można łączyć ze strzałką kierunkową, umieszczoną obok symbolu lub pod nim3.
W Polsce spotyka się też starsze szafki i tablice biało-czerwone z napisem AED. Nie są błędem, ale przy nowym wdrożeniu warto trzymać się znaku z normy: rozpozna go także cudzoziemiec.
Elementy oznakowania: od ulicy do szafki
Oznakowanie działa jak szlak: każdy znak ma doprowadzić do następnego, a ostatni wisi nad urządzeniem. Pojedyncza naklejka na drzwiach budynku to początek szlaku, nie całość.
| Element | Gdzie | Zadanie | Typowy format |
|---|---|---|---|

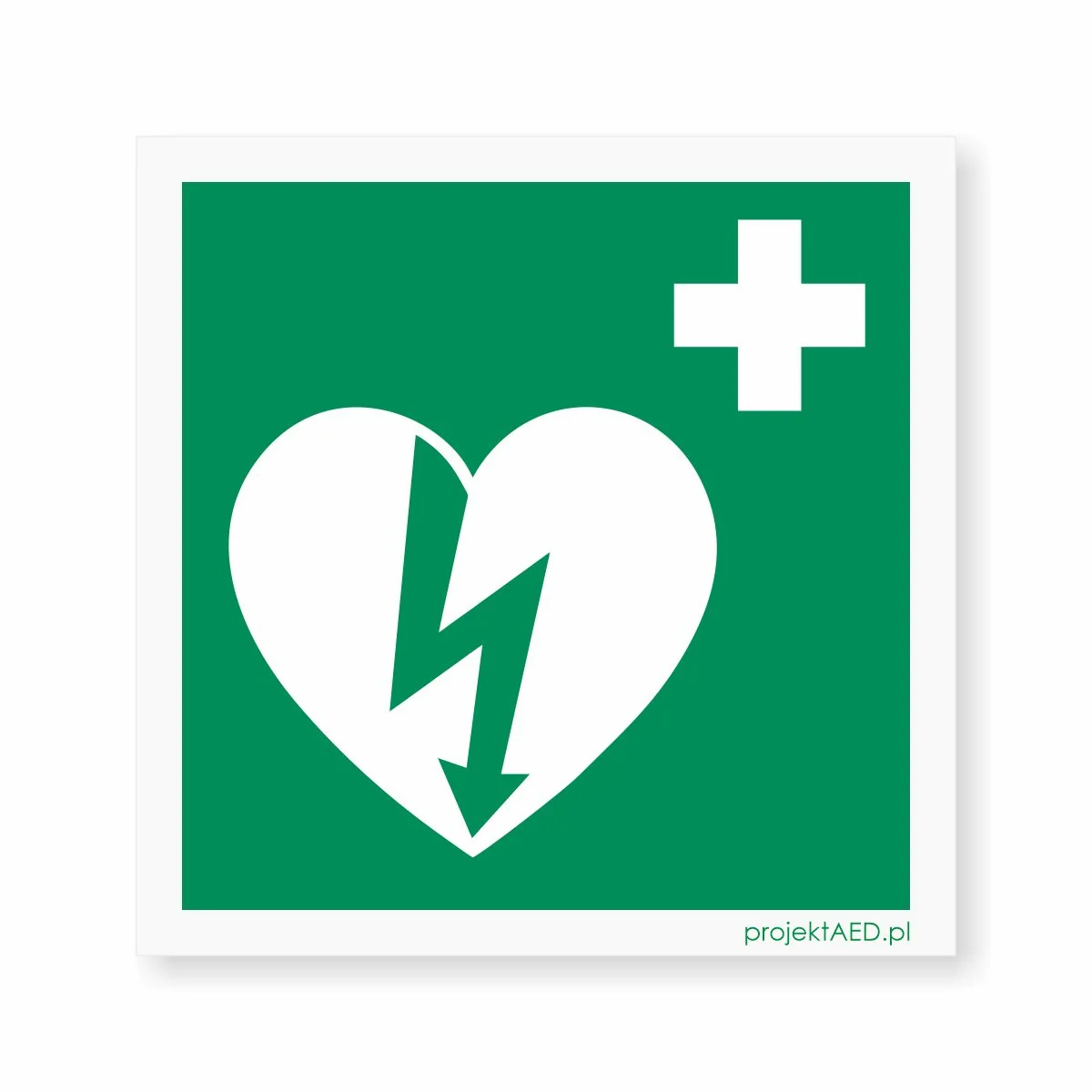

| Naklejka lub znak na drzwiach | wejście do budynku, przeszklenia | informuje, że w obiekcie jest AED | 12 × 12 cm |

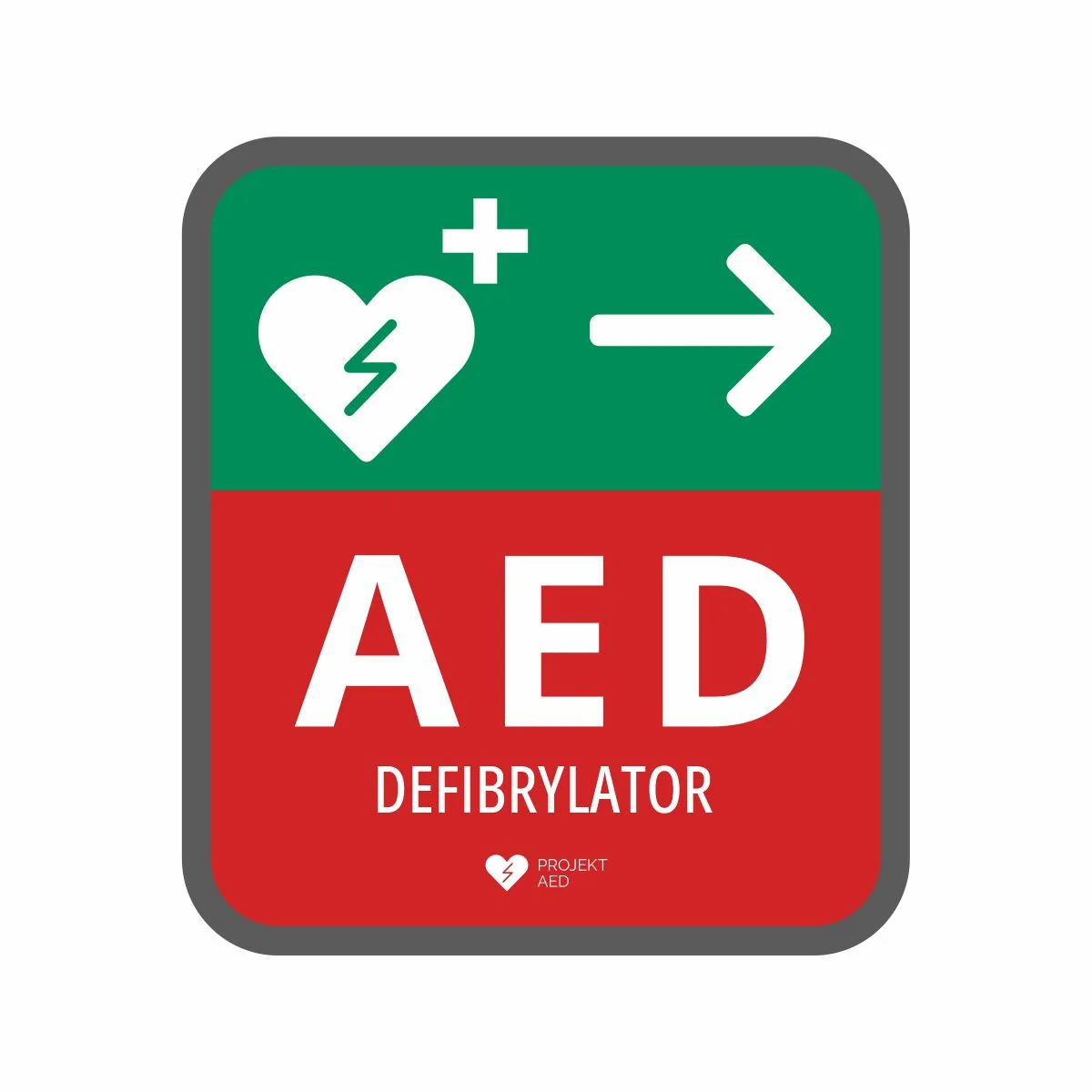

| Tablica kierunkowa | korytarze, skrzyżowania ciągów, elewacja | prowadzi do urządzenia strzałką | 16 × 30 cm, cztery kierunki |

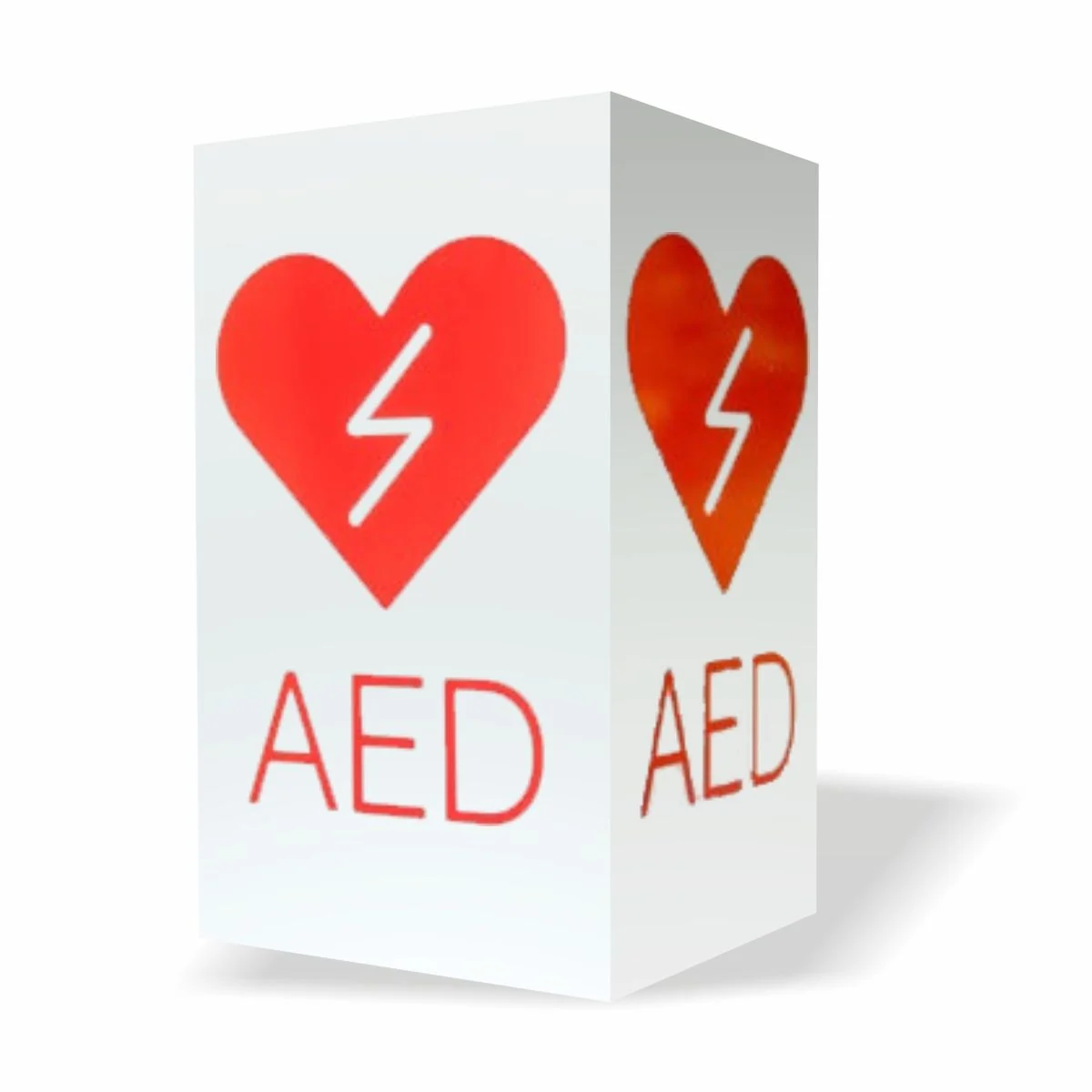

| Znak przestrzenny 3D | długie korytarze, hale | widoczny z boku, prostopadle do ściany | montaż wysięgnikowy |

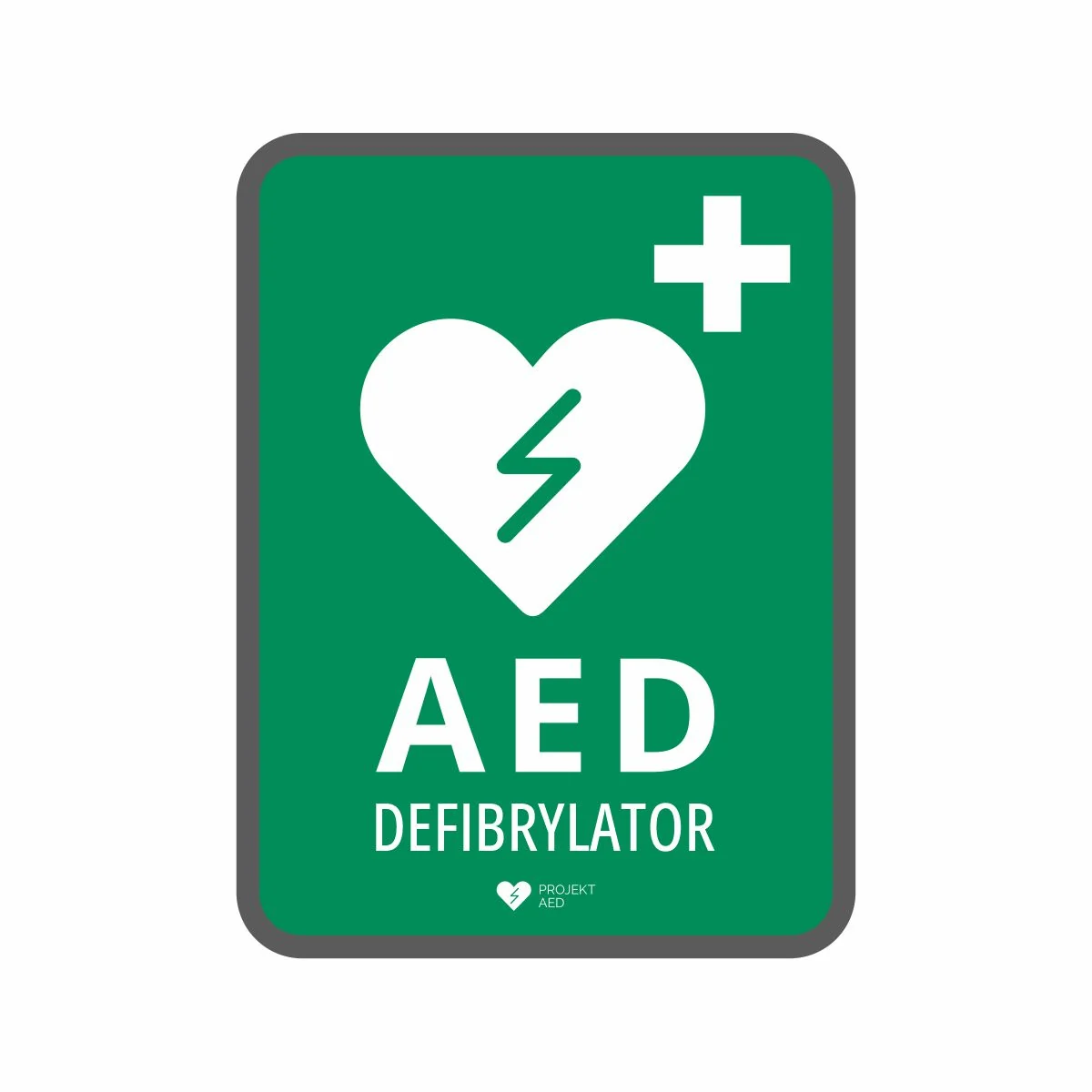

| Tablica informacyjna | bezpośrednio nad szafką | wskazuje miejsce, w którym wisi AED | 30 × 42 cm |
- Test obcej osoby. Ktoś, kto jest w obiekcie pierwszy raz, ma trafić do AED bez pytania o drogę. Jeśli w którymś miejscu się zatrzymuje, tam brakuje tablicy.
- Treść, która zachęca. Wytyczne zalecają informację, że AED może użyć każdy1. Krótkie „Użyj w razie potrzeby” robi więcej niż regulamin drobnym drukiem.
- Na zewnątrz materiał odporny na pogodę. Tablica przy szafce zewnętrznej musi znieść deszcz, mróz i słońce, inaczej po dwóch sezonach będzie nieczytelna.
Oznakowanie jest tanią częścią wdrożenia i łatwo je sprawdzić: wystarczy przejść drogę od wejścia do szafki. Warto też zgłosić urządzenie do lokalnej mapy AED i systemu ratownictwa, żeby dyspozytor mógł wskazać je osobie dzwoniącej pod 1121.
